Progetti

Sistemi di test

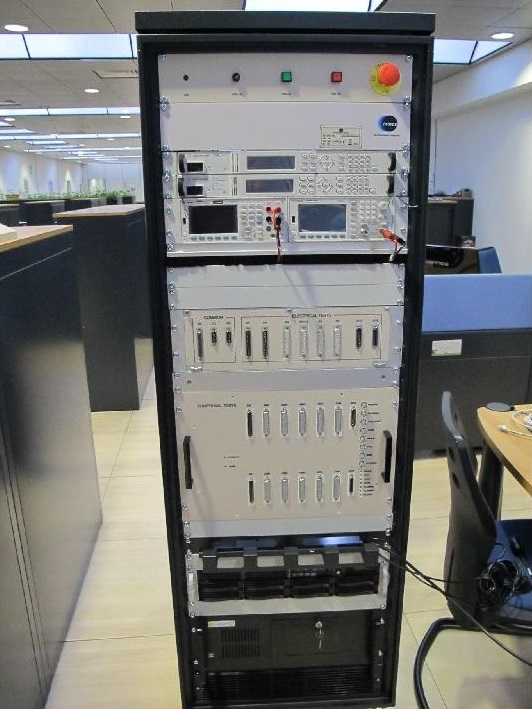

Abbiamo prodotto diversi apparati per fare prove, pienamente equipaggiati con software gestionali e procedure automatiche per i test.

I seguenti Test Equipment (TE) sono stati progettati, sviluppati e verificati per il
TAS-I customer, in relazione con il programma Cosmo SkyMed Second Generation (CSG):
· CCU TE
· EFE & TDL TE
· TCU TE

Tutti i laboratori HW e SW hanno collaborato nello sviluppo degli apparati:
· Ingegneria di sistemi (analisi progettuale, specifiche di alto livello funzionali)
· SW lab (SW Design e implementazione, basato sul Customer framework)
· HW lab (Design, implementazione e prove elettriche e funzionali su varie unità HW)
· FPGA lab (Design, implementazione e prove del FPGA per unità di test funzionali)
· Progettazione fisica (Design di cavi interni ed esterni, design di 19” box metallici per schede di sviluppo HW)
· Progettazione ufficio (Codifica e verifica della documentazione di produzione)

In più sono state effetuate le seguenti attività:
· Cablazione interna TE
· Stand-alone TE accettazione e verifica, mirata al Self-Test e sistemi Auto-Check
· Certificazione CE


Sistemi di test elettrico

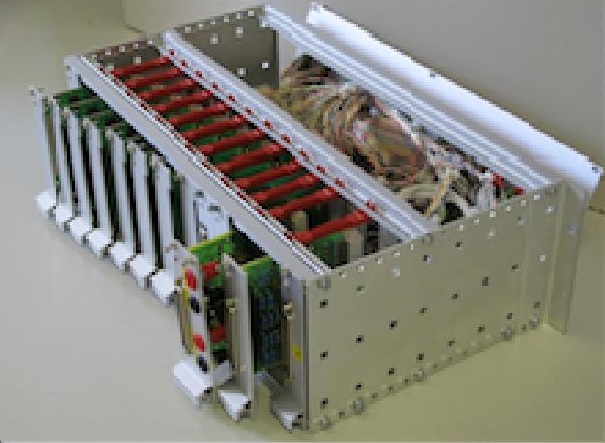

Sono state prodotte tre unità di giunzione per ogni TE.
Ogni unità ha un interfaccia di connessione tra il DUT e gli strumenti di misurazione interna.

Con le unità di giunzione è possibile:
· Interfacciarsi con una matrice di interconnessione 400 + 400 x 2
 (sviluppata dalla National Instruments cards and systems);
·  Collegare il carico corretto al dispositivo sotto test
·  Connettere ogni singolo segnale dell'imbracatura esterna ad un Metro Multi-Digitale e ad un generatore di onde, entrambi installati nel TE in modo da eseguire test elettrici.

Tutte le unità di giunzione montano lo stesso tipo di scheda PCB che eseguono un interconnessione tra il DUT e il TE, migliorando così la riusabilità in vari design differenti.

Abbiamo sviluppato anche differenti schede PCB per specifiche richieste di ogni TE riguardo i test elettrici;
Essi sono integrati in diverse unità di giunzione.
Inoltre l'unità di giunzione che viene sviluppata in questo caso è molto simile al CCU&TMTC Junction Box one;
Cosicché molte schede sviluppate in passato possono essere utilizzate lo stesso.

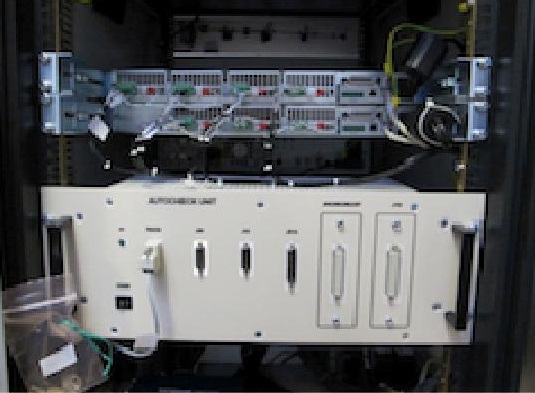

Unità di controllo automatico

Tutti i TE descritti sono equipaggiati con un unità di controllo automatico, programmato per verificare l'intero TE senza la presenza del DUT, usando solamente i cavi di cablaggio esterni equipaggiati con il TE stesso.
Usare questa unità permette una accurata verifica del TE, evidenziando possibili errori di cablaggio e/o in genere gli strumenti installati.

Tale unità è situata nel retro del TE e sono gestiti da un proprio SW utilizzabile da qualsiasi operatore, con l'aiuto di semplici procedure guidate per eseguire tutti i test possibili.
